ＨＡＬＤＥＲ ネジ山クランプ式リフティング・ピン 熱処理鋼（４．３ｔ） 22352.0030

メニュー

カート

当サイトでは、法人のお客様向けと個人のお客様向けに２種類の会員種別がございます。

TOTAL
￥0

現在カート内に商品はございません。

カートへ進む

詳細検索

会社概要ご利用ガイドよくある質問

メーカー希望小売価格：￥96,340 (税別)

￥103,123
￥113,435 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 366-0119

標準納期：5日

発注単位：1個

商品説明: ●ボタン操作で着脱が簡単な吊り金具です。

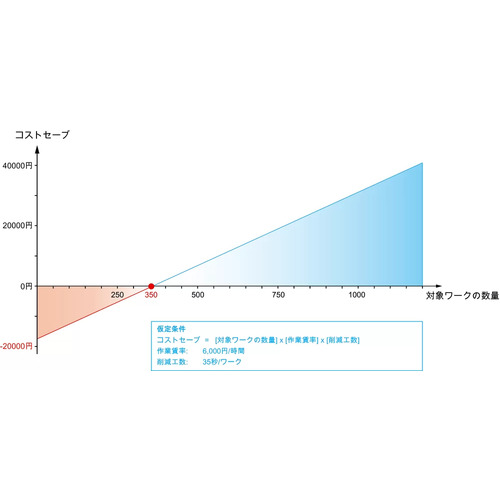

●アイボルトの作業時間を約８５％短縮できます。

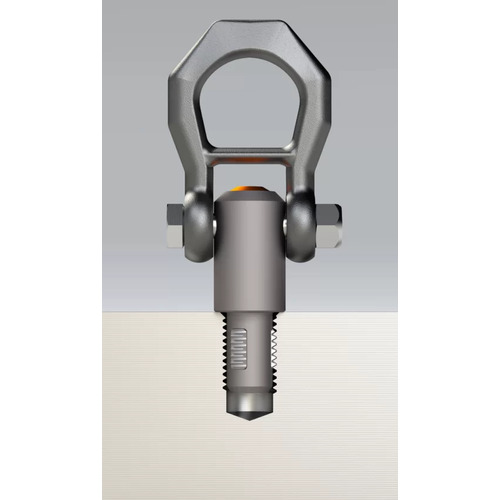

●取付はボタンを押してネジ噛み合い部をネジ穴(並目)に挿入します。
●アイボルトと比べて、都度のねじ込み、外し作業が不要となります。
●アイボルトの着脱を頻繁に行う作業に。

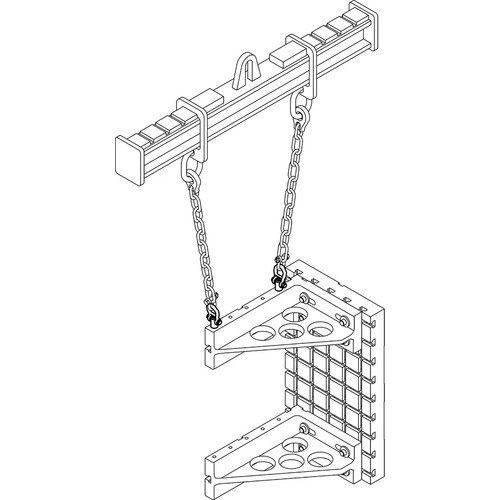

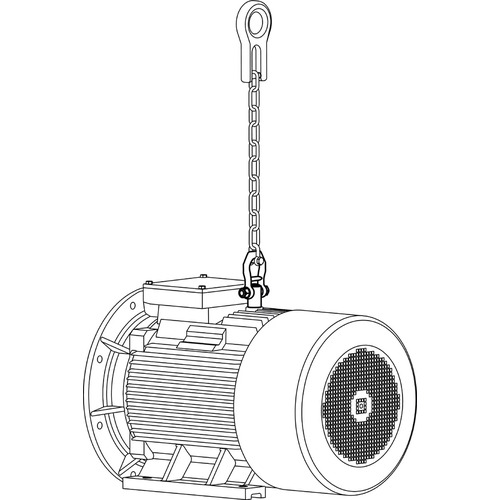

●製品、部品、冶具、金型の運搬や組立作業に。
●アイボルトの代用に。
●アイボルトの代わりに

商品属性: ●使用荷重(kN)：42.3
●ボルトサイズ：M30
●首下長(mm)：45
●厚さ(mm)：45
●ねじ径：M30
●長さ(mm)：197
●幅(mm)：82
●熱処理鋼
●d1: M30
●l1: 35 mm
●d2 -0.07: 26.1 mm
●d3: 45 mm
●l2: 45 mm
●l3: 42 mm
●l4: 60 mm
●l5: 50.6 mm
●l6: 49.8 mm
●l7: 82 mm
●l8: 152 mm
●l9: 36 mm
●l10: 30 mm

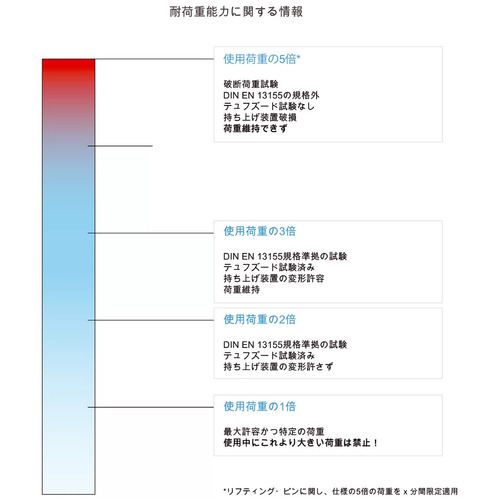

●耐荷重　DIN EN 13155に準拠 F1: 42.3 kN
●耐荷重　DIN EN 13155に準拠 F2: 21.5 kN
●耐荷重　DIN EN 13155に準拠 F3: 15.5 kN
●位置決めネジ: M30
●使用環境温度範囲 max.: 250 °C
●重量: 1596 g

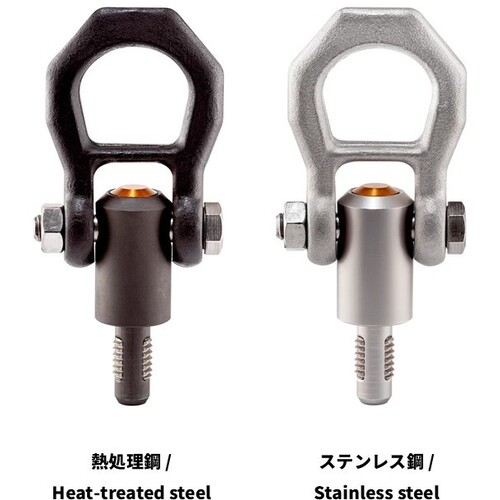

●ピン・シャックル：熱処理鋼
●バネ：ステンレス鋼
●押しボタン：アルミニウム（オレンジ酸化皮膜処理）

取り扱い注意事項: ●使用荷重は垂直方向許容荷重です。

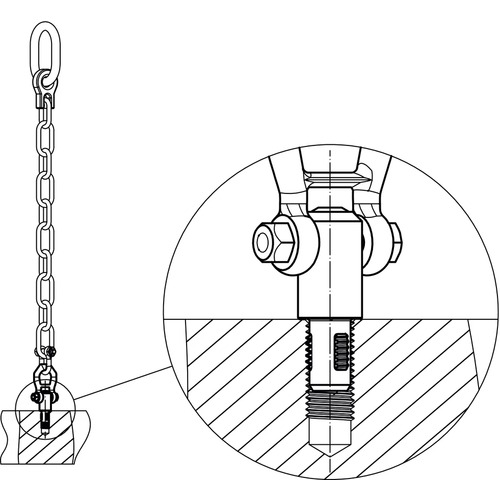

●ピンは首下まで差込み、最後までねじ込み使用してください。
●ピンの差し込み後、オレンジ色のボタンが初期位置に復帰している事、ねじ部が完全にクランプされている事を確認してからご使用してください。
●ねじ部が完全にクランプされていない場合には、ワークが落下する恐れがあります。ご使用前に必ず使用説明書をお読みください。
●鋼鉄製のねじ穴のみに使用してください。
