ＳＵＧＡＴＳＵＮＥ　（１９００２１２７３）４６７０－６５０スライドレール　4670-650

ＳＵＧＡＴＳＵＮＥ　（１９００２１２７３）４６７０－６５０スライドレール　4670-650

機械工具

メーカー希望小売価格：￥6,500 (税別)

￥6,226
￥6,849 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 820-6726

標準納期：7日

発注単位：1組

メーカー名: スガツネ工業

製造メーカー品番: 4670-650

製造メーカー品番2

商品スペック

商品説明: ●セルフ＆ソフトクロージング機構が作動する位置は、レール長さ350mmまでは引き出しが完全に閉じる20mm手前で、レール長さ400mm以上は36mmです。
●セルフ＆ソフトクロージング機構はレールに内蔵しているため、従来のレール同様に取り付けが簡単です。
●インナーレールを完全に引き出せる3段引きのスライドレールです。
●レール長さ350mm以上はレール長さ以上に引き出しできるオーバートラベルです。
●アウターレール取付部の衝撃吸収効果によりキャビネットの多少の変形にもスムーズなスライドが得られます。
●ノイズ、ショックを吸収する樹脂製スプリング付です。
●レバー操作でインナーレールの取り外しができます。
●各種産業機器用。
●セルフ＆ソフトクロージング機構
●引き出しの最大幅：レール長さ＋200mm

商品属性: ●幅(mm)：12.5
●高さ(mm)：45.5
●長さ(mm)：650
●移動距離(mm)：653
●定格荷重(N)ペア/垂直：294
●タイプ：セルフ＆ソフトクロージング機能付
●レール長L(mm)：650
●ストローク長S(mm)：653
●Ａ（ｍｍ）：128
●Ｂ（ｍｍ）：224
●Ｃ（ｍｍ）：416
●Ｄ（ｍｍ）：494
●Ｅ（ｍｍ）：119
●Ｆ（ｍｍ）：215
●Ｇ（ｍｍ）：343
●Ｈ（ｍｍ）：439
●Ｉ（ｍｍ）：579
●鋼

取り扱い注意事項: ●引き出しの最大幅は、レール長さ＋200mm以下で設計してください。
●インナーレールとアウターレールの組み合わせを変えないでください。

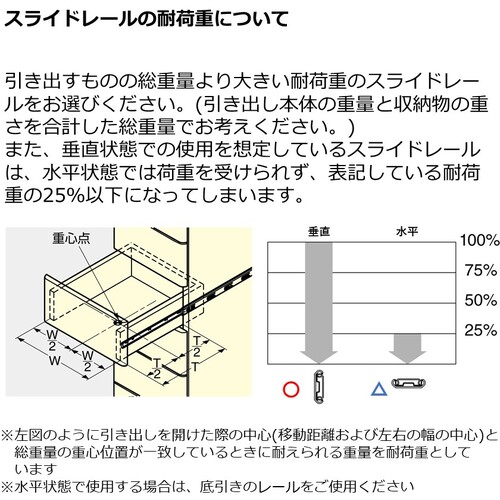

●下記表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
●ソフトクロージング機構が作動しているときに、強い力で押し込まないでください。オイル漏れの原因になります。

セット内容: ●十字穴付トラスタッピンねじ4×12

質量: 1920.000G

原産国: 台湾

RoHS: 適合
