ＳＵＧＡＴＳＵＮＥ　（１９００２１２８３）４６６０－６５０スライドレール　4660-650

ＳＵＧＡＴＳＵＮＥ　（１９００２１２８３）４６６０－６５０スライドレール　4660-650

機械工具

メーカー希望小売価格：￥6,100 (税別)

￥5,843
￥6,427 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 820-6722

標準納期：7日

発注単位：1組

メーカー名: スガツネ工業

製造メーカー品番: 4660-650

製造メーカー品番2

商品スペック

商品説明: ●前板を押すだけで引き出しが開き、ハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
●プッシュ量が少なく荷物などで両手がふさがっている時でも、肘などで前板を少し押すことにより引き出しが簡単に開きます。
●新機構PPD（プルプロテクトデバイス）が、引き出しをプッシュせず強制的に引き出した時、機構部へのダメージを最小限にします。
●弊社独自の新機構PAE（プッシュエリアエキスパンダー）が前板を押して引き出しが開く範囲（プッシュエリア）を広げます。
●樹脂製スプリングが引き出しを完全に開けた際と、閉めた際の金属音を軽減します。
●引き出しぶれ防止ユニットとの併用で、より走行機能が高まります。（メーカー比）
●50000回のサイクル試験（当社基準）をクリアしています。
●レバー操作でインナーレールを取り外せます。
●各種産業機器用。
●新機構PPD（プルプロテクトデバイス）
●弊社独自の新機構PAE（プッシュエリアエキスパンダー）

商品属性: ●幅(mm)：12.5
●高さ(mm)：45.5
●長さ(mm)：650
●移動距離(mm)：661
●定格荷重(N)ペア/垂直：343
●タイプ：プッシュオープン
●レール長L(mm)：650
●ストローク長S(mm)：661

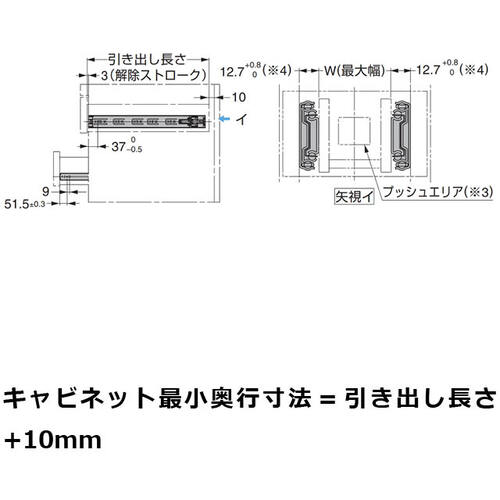

●Ａ（ｍｍ）：103
●Ｂ（ｍｍ）：199
●Ｄ（ｍｍ）：441
●Ｅ（ｍｍ）：517
●Ｆ（ｍｍ）：119
●Ｇ（ｍｍ）：215
●Ｈ（ｍｍ）：343
●Ｉ（ｍｍ）：471
●Ｗ（ｍｍ）：850
●鋼

取り扱い注意事項: ●インナーレールとアウターレールの組み合わせを変えないでください。
●下表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
●強い衝撃を与えないでください。不意に引き出しが開く場合があります。
●PPDは、常用するためのものではありません。
●プッシュオープン機構は、前板中央部を押して操作してください。押す範囲を広げるときは、PAEで隙間の調整を行ってください。

セット内容: ●十字穴付トラスタッピンねじ4×12●六角棒スパナ

質量: 1940.000G

原産国: 台湾

RoHS: 適合
