メーカー希望小売価格：￥9,172 (税別)

￥10,334
￥11,367 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 106-8360

標準納期：5日

発注単位：1個

商品説明: ●最大9度までワークの面にならって揺動します。
●パッドの反転防止付きです。

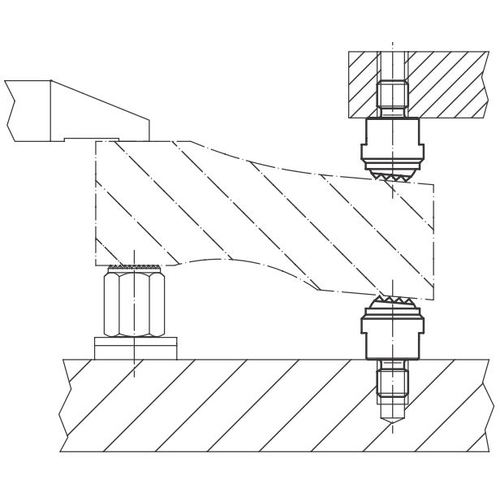

●ストッパー、位置決め、サポート、スラストパッドなど。
●固定冶具のワークとの接触部品に。
●締り嵌め用外径、平面ボール

商品属性: ●高さ(mm)：25
●ボルト径(mm)：M5
●外径(mm)：28
●頭部長さ(mm)：25
●ねじ長さ(mm)：5.5
●全径(mm)：28
●パッド径(mm)：20.0
●耐荷重(kN)：90
●頭部径(mm)：28
●ボルト径：M5

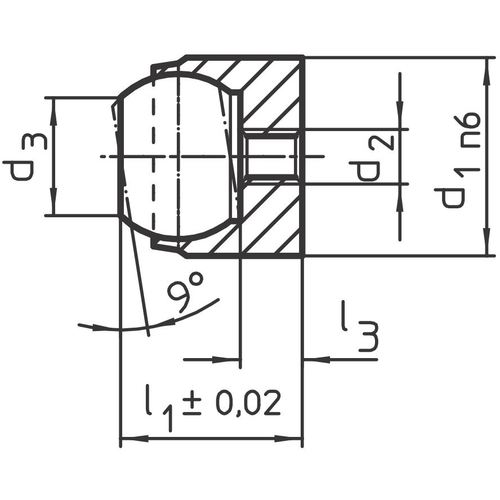

●外径 d1 (mm)：28 n6
●ピン径 d2 (mm)：M5
●本体長さ l1 (mm)：25
●ピン長さ l3 (mm)：5.5
●耐荷重 max.(静荷重時 kN)：90
●締付トルク max. (Nm) ：6
●取付面：フラット
●フラット面径(mm)：20.0
●ねじサイズ：M5
●本体：熱処理鋼、熱処理、リン酸塩処理
●ボール:軸受鋼、焼入れ、表面処理なし
