ＨＡＬＤＥＲ 揺動パッド Ｍ３ 長さ１１ 22730.0412

メニュー

カート

当サイトでは、法人のお客様向けと個人のお客様向けに２種類の会員種別がございます。

TOTAL
￥0

現在カート内に商品はございません。

カートへ進む

詳細検索

会社概要ご利用ガイドよくある質問

メーカー希望小売価格：￥5,172 (税別)

￥5,827
￥6,410 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 106-3573

標準納期：5日

発注単位：1個

商品説明: ●最大9度までワークの面にならって揺動します。
●パッドの反転防止付きです。

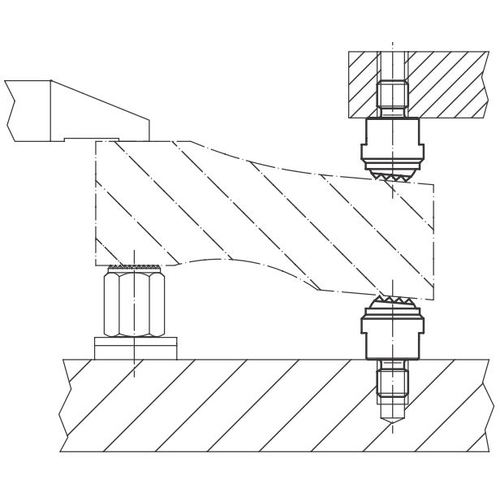

●ストッパー、位置決め、サポート、スラストパッドなど。
●固定冶具のワークとの接触部品に。
●締り嵌め用外径、平面ボール

商品属性: ●高さ(mm)：11
●ボルト径(mm)：M3
●外径(mm)：12
●頭部長さ(mm)：11
●ねじ長さ(mm)：3.2
●全径(mm)：12
●パッド径(mm)：7.2
●耐荷重(kN)：10
●頭部径(mm)：12
●ボルト径：M3

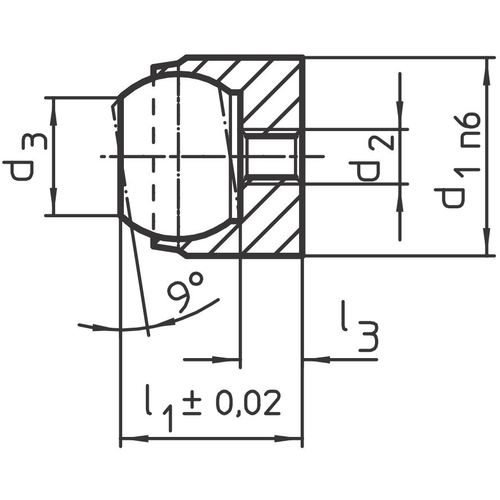

●外径 d1 (mm)：12 n6
●ピン径 d2 (mm)：M3
●本体長さ l1 (mm)：11
●ピン長さ l3 (mm)：3.2
●耐荷重 max.(静荷重時 kN)：10
●締付トルク max. (Nm) ：1.3
●取付面：フラット
●ねじサイズ：M3
●フラット面径(mm)：7.2
●本体：熱処理鋼、熱処理、リン酸塩処理
●ボール:軸受鋼、焼入れ、表面処理なし
