メーカー希望小売価格：￥68,468 (税別)

￥73,288
￥80,617 (税込)
送料： ―（ご利用ガイド通り）

商品コード： 206-3299

標準納期：5日

発注単位：1個

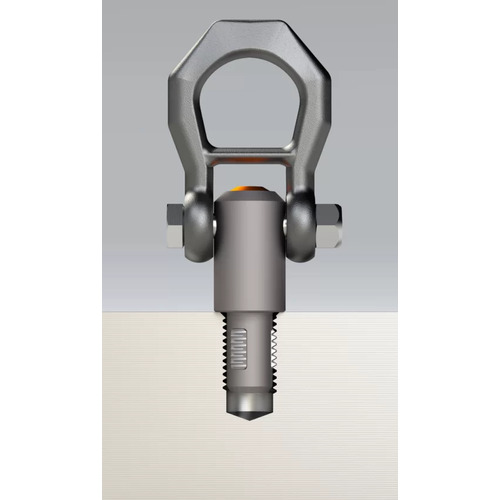

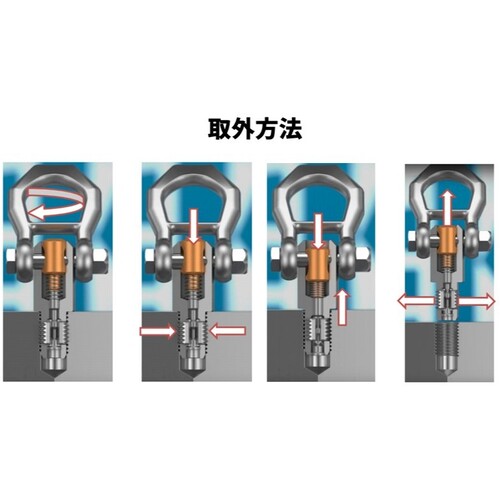

商品説明: ●ボタンを押すだけで簡単にリフティング・ピン(吊り具)を着脱することができます。
●アイボルトに比べて着脱が素早く簡単です。

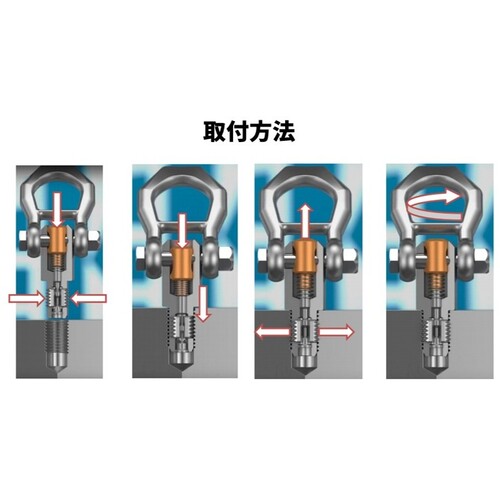

●取付はボタンを押してネジ噛み合い部をネジ穴(並目)に挿入します。
●アイボルトと比べて、都度のねじ込み、外し作業が不要となります。
●アイボルトの着脱を頻繁に行う作業に。

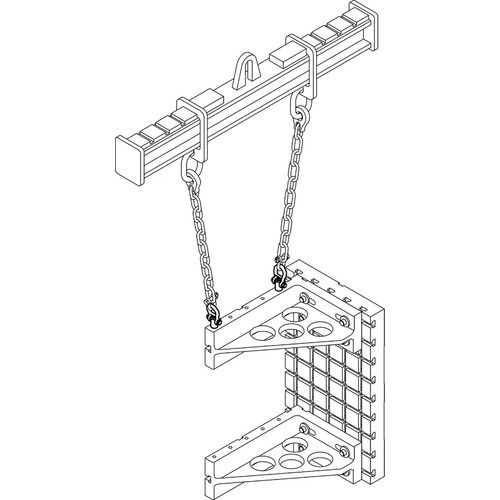

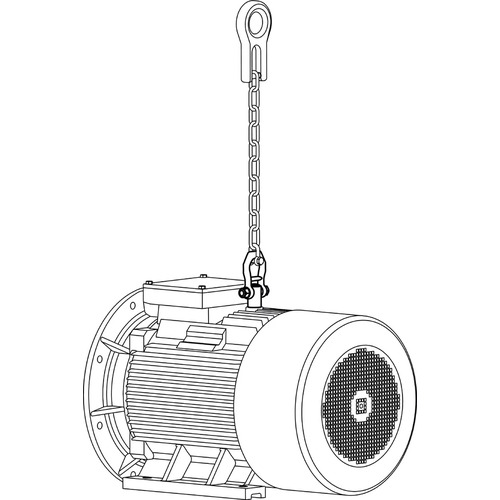

●製品、部品、冶具、金型の運搬や組立作業に。
●アイボルトの代用に。
●アイボルトの代わりに

商品属性: ●使用荷重(kN)：8.4
●ボルトサイズ：M16
●全長(mm)：111.5
●首下長(mm)：24
●厚さ(mm)：21.5
●ねじ径：M16
●長さ(mm)：111.5
●幅(mm)：49

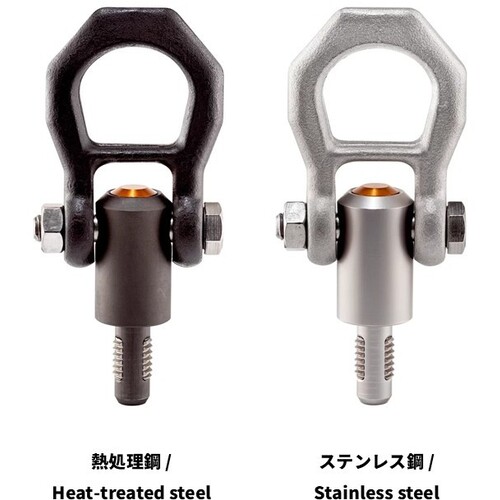

●ステンレス鋼

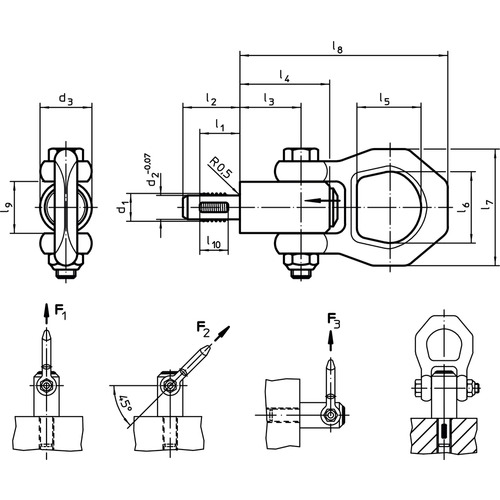

●d1: M16
●l1: 17 mm
●d2 -0.07: 13.8 mm
●d3: 21.5 mm
●l2: 24 mm
●l3: 25.7 mm
●l4: 36 mm
●l5: 27 mm
●l6: 30 mm
●l7: 49 mm
●l8: 87.5 mm
●l9: 21.5 mm
●l10: 12 mm

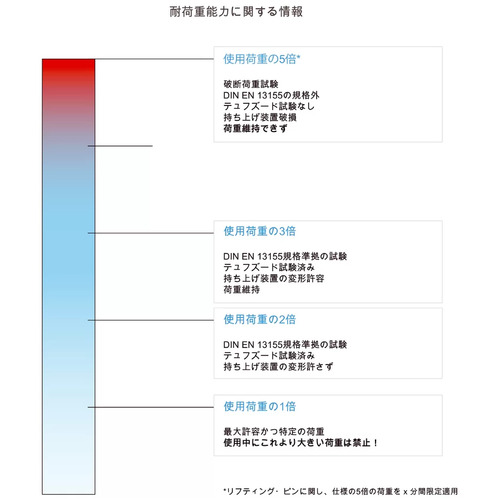

●耐荷重　DIN EN 13155に準拠 F1: 8.4 kN
●耐荷重　DIN EN 13155に準拠 F2: 4.5 kN
●耐荷重　DIN EN 13155に準拠 F3: 4.2 kN
●位置決めネジ: M16
●使用環境温度範囲 max.: 250 °C
●ピン・シャックル：ステンレス鋼
●バネ：ステンレス鋼
●押しボタン：アルミニウム（オレンジ酸化皮膜処理）

取り扱い注意事項: ●耐荷重(kN)は垂直引張方向での数値です。
●ピンは首下まで差込み、最後までねじ込み使用してください。
●ピンの差し込み後、オレンジ色のボタンが初期位置に復帰している事、ねじ部が完全にクランプされている事を確認してからご使用してください。
●ねじ部が完全にクランプされていない場合には、ワークが落下する恐れがあります。ご使用前に必ず使用説明書をお読みください。
●鋼鉄製のねじ穴のみに使用してください。
